Как заменить амортизаторы передней стойки

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.

Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

• передние – через 10 – 15 тыс. км
• задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

• передние – через 15 – 20 тыс. км
• задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно. Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной

Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Необходимый инструмент

Чтобы заменить передние тормозные колодки потребуются:

• перчатки
• домкрат (для поднятия автомобиля)
• баллонный ключ (чтобы открутить гайки крепления колеса)
• отвертка (для снятия колодок)
• гаечный ключ (в зависимости от модели может понадобится на 12,13,14 или 17)
• струбцина (для вдавливания поршня в тормозной цилиндр)
• противооткатное устройство (ставится под заднее колесо, спереди и сзади, чтобы машина не катилась)
• подъемная опора или бревно (в помощь домкрату, т.к. машина может соскочить с него)
• графитная смазка и WD-40
• новые тормозные колодки.

Также, в зависимости от модели автомобиля, может потребоваться молоток и плоскогубцы.

Причины износа тормозных колодок

Под причинами в данном случае понимаются различного рода факторы, влияющие тем или иным образом на поверхности накладок тормозных колодок, на тормозные диски и барабаны.

Перечислим основные причины, из-за которых происходит наибольший износ колодок:

• дороги, качество дорожного покрытия;
• манера вождения (спокойная умеренная езда или рывки и дрифты);
• климатические условия (мороз и жара);
• некачественный материал накладок колодок.

Многие не знаю, через сколько надо менять тормозные колодки. Ресурс тормозных колодок на автомобилях с механическими коробками передач составляет от 30 до 50 тысяч км. Ресурс тормозных колодок на машинах с коробкой «автомат» составляет от 25 до 30 тысяч км.

А проверять состояние тормозной системы надо не реже, чем через каждые 10 тысяч км пробега. В основном, пока не появляются скрипы, скрежеты, биение колодок, тормоза не проверяют.

Для спецавтомобилей или авто, которые часто эксплуатируются по песку, грязи, воде, естественно, надо проводить диагностику и замену чаще.

Какие колодки надо чаще менять?

Так как основная нагрузка приходится на передние колеса, при торможении передние тормозные колодки больше нагружаются, поэтому изнашиваются они быстрее, чем задние. Передние колодки приходится менять в 2-3 раза чаще, чем задние.

При замене тормозных колодок их надо менять парно, то есть не менять только одну спереди или одну сзади. Сразу устанавливать комплект. Своевременная замена колодок увеличит срок эксплуатации тормозного диска, сам диск будет служить долгое время. При замене тормозных дисков, цена ремонта по замене колодок с дисками намного дороже.

Во время проведения ремонтных работ по замене деталей тормозной системы, следует проверить также пыльники направляющих и резиновые чехлы на целостность

Особо важно проверить трубочки и шланчики тормозной системы

Выбираем колодки правильно!

Стандартная тормозная колодка передних тормозов десятки имеет такие параметры:

• длина 104,3 мм;
• высота 62,1 мм;
• толщина 17,5 мм.

Размеры стандартной дисковой колодки ВАЗ-2110.

При выборе колодок стоит отталкиваться не столько их цены, сколько от материала фрикционной накладки. А этот материал, в свою очередь, зависит от стиля вождения и предпочтений водителя.

Выбираем материал и категорию колодок

Вкратце, каждый из материалов имеет такие характеристики:

1. Полуметаллические фрикционы . Самые недорогие, они выполняются из фрикционной смеси, в которую входит графит, неорганические наполнители и 60–65% крошки цветного и чёрного металлов. Такие колодки отлично отводят тепло, не перегреваются, но сильно стирают тормозной диск. Шумные и сильно пылят. Плохо работают в условиях низких температур.
2. Низкометаллические колодки . Та же история, но процент содержания металлов понижен до 30–35% . В основном состоят из органических наполнителей. Более мягкие и менее шумные накладки.
3. Органические колодки . Состоят из стекломатериала, углеволокна, кевлара. Содержание металлов не превышает 12–15% . Очень мягкие и малошумящие колодки, но при этом интенсивно изнашиваются. Зато органика щадит тормозной диск и отличается хорошими фрикционными свойствами на начальной стадии торможения. Не рекомендуется для поклонников агрессивного стиля вождения, но спокойный уравновешенный водитель с комфортом отъездит на них не менее 40–50 тысяч.
4. Керамические фрикционные накладки . Оптимальный вариант для условий, где необходимы интенсивное и частое торможение, высокие скорости. Основу накладки составляет керамическое волокно, в разных пропорциях включены каучук и мягкие цветные металлы. Керамическая колодка одинаково эффективна как при низкой, так и при высокой температуре, не сильно изнашивают тормозной диск, и служат при этом довольно долго.

Кроме материала, колодки различают по категориям, грубо говоря, качеству изготовления. Их три — конвейер, афтермаркет и рынок запчастей для третьих стран:

• оригинальные конвейерные колодки поставляются непосредственно на завод, они соответствуют всем возможным стандартам, хотя судя по родным колодкам ВАЗ-2110, это не всегда так;
• aftermarket — это полная копия оригинальных колодок, стоят в два раза дешевле, но качество иногда может быть лучше, чем у родных;
• колодки для рынков третьих стран на вид ничем не отличаются от aftermarket-запчастей, но качество материалов на порядок хуже и стоят они на треть дешевле.

Но какой бы категории ни была колодка, на ней должны быть указаны базовые параметры — рабочая температура, коэффициент трения и каталожный номер.

Подбираем бренды и смотрим на цены

О родных десяточных колодках отзываются не слишком лестно. Их хватает разве что на обкатку, после чего эффективность торможения заметно падает, начинают скрипеть и вибрировать. Это колодки отечественного завода ТИИР с номером по каталогу 2108 35010 80 . Единственный их плюс в том, что достаются они условно бесплатно (вместе с новой машиной), поэтому выбросить не жалко.

Штатные колодки ТИИР.

Бюджетные тормозные колодки FERODO ТАR527B.

Lucas/TRW бюджетными назвать сложно, за них просят около 800 рублей. Каталожный номер GDB1446 . Практически не изнашивают тормозной диск и служат довольно долго. Оптимальный вариант для городских условий. Примерно в такую же сумму обойдутся хорошие колодки ATE, и немецкие Girling, их поставляют на баварские конвейеры.

За 1500 рублей можно купить колодки Ferodo серии Premier. Отличное качество, премиальная серия известных колодок. По всем показателям и характеристикам опережают первые две группы. Долговечные, малошумящие с высоким коэффициентом трения, который не теряется при температурах около 500 градусов.

Колодки премиальной категории Ferodo Premier.

К премиальной категории относят колодки Bosch , Textar и Delphi , хорошие отзывы о колодках премиум-серии Hankook Frixa и, конечно, Брембо .

Выбор есть, самое главное определить, в каких условиях и насколько интенсивно используется автомобиль. Тогда колодки не разочаруют качеством и не огорчат высокой ценой. Крепких всем тормозов и ровных дорог!

Замена передних тормозных колодок на ВАЗ-2112

Тормозной диск в сборе с суппортом

Сам процесс замены в первый раз может занять около часа, а дальше — как по маслу. В первую очередь стоит предпринять меры безопасности — снять минусовую клемму с аккумулятора (если в машине установлен датчик износа), зафиксировать машину на ровном участке и подставить противооткатные башмаки под диагонально противоположное заднее колесо.

После этого можно срывать крепёж, вывешивать кузов на домкрате и снимать колесо. Лучше перестраховаться и установить подставку, так надёжнее.

Поехали!

1. Колесо снято и подложено под шаровую, теперь можно вынимать из кронштейна тормозной шланг и отсоединять клемму датчика износа.

2. Можно разжимать колодки, но перед этим неплохо бы посмотреть на бачок с тормозной жидкостью. Если он полный, то жидкость при разжимании колодок выльется, поэтому лучше откачать жидкость, чтобы уровень был ниже максимального на 10-15 мм.
3. Мощной отвёрткой разжимаем колодки, аккуратно опираясь на тормозной диск.

4. Колодка фиксируется винтом со стопором, который необходимо будет отогнуть отвёрткой. И если есть желание промыть суппорт, то ни бензином, ни соляркой, ни какими-либо растворителями этого делать не нужно. Есть опасность, что все резинотехнические изделия (пыльники, шланги, заглушки) может разъесть химия.

5. Отворачиваем нижний болт крепления суппорта. Сделать это может быть затруднительно, поэтому лучше предварительно смочить резьбовые соединения тормозной жидкостью.

6. Откидываем суппорт, демонтируем старые колодки. Запоминаем, с какой стороны стояла колодка с датчиком, если он предусмотрен.

7. Оцениваем состояние суппорта, чистим от пыли и грязи, убеждаемся в том, что ничего нигде не подтекает и не капает. И не вздумайте в этот момент позволять кому-то нажимать на педаль тормоза.

Установка тормозных колодок

Топим тормозной поршень при помощи рычага

1. Просто так установить новые колодки не получится, не пустит поршень рабочего цилиндра. Поэтому его нужно утопить, а для этого можно использовать любой рычаг (если есть опыт), струбцину или специальный съёмник, хотя практически все обходятся простой струбциной.

2. Когда новый комплект установлен и болты закручены, надо не забыть завальцевать стопор.

3. После этого, перед тем как устанавливать колесо, надо несколько раз выжать педаль тормоза и убедиться в работоспособности системы в сборе.

Как заменить тормозные колодки на Ладе Калине

Тормозные колодки являются наиболее уязвимым элементом тормозной системы Лады Калины

Чтобы автомобиль исправно функционировал, важно поддерживать работоспособность колодок и своевременно выполнять их замену. Подготовив необходимый инструмент и ознакомившись с инструкцией, установить новые задние и передние колодки возможно самостоятельно

Причины замены тормозных колодок на Ладе Калине

Основные причины замены колодок — естественный износ и преждевременная поломка. Управлять автомобилем со стёртыми или неисправными колодками не допускается, так как это может привести к аварии из-за снижения эффективности торможения

Чтобы выполнить замену колодок вовремя, необходимо обращать внимание на такие симптомы поломки, как увеличение тормозного пути и посторонние звуки при остановке автомобиля (колодки на ВАЗ гремят, шкребут, свистят)

К износу тормозных колодок может привести некачественный состав фрикционных накладок, неисправность рабочих тормозных цилиндров и частое аварийное торможение. Конкретный срок службы колодок зависит от ряда факторов, но по рекомендации автопроизводителей, менять их следует после каждых 10–15 тысяч км пробега.

Менять колодки нужно в паре, даже если истёрлась лишь одна из них

Перечень инструментов

Для замены тормозных колодок своими руками на автомобиле Лада Калина потребуется следующий комплект инструментов:

• домкрат;
• отвёртка прямошлицевая;
• пассатижи;
• струбцина;
• ключ рожковый на 17;
• ключ торцевой на 13;
• вороток с головкой на 7;
• противооткатные упоры.

Как заменить задние

Чтобы не допустить ошибок при установке новых задних колодок на Ладу Калину, следует пошагово выполнить ряд действий.

1. Переключите коробку передач на первую скорость, положите под передние колёса упоры и домкратом поднимите заднюю часть машины.

Иногда для надёжности под кузов ставят дополнительные упоры

Снятое колесо для страховки можно положить под кузов

Используйте деревянную проставку при работе с металлическим молотком, чтобы не повредить барабан. Лучше для этого подходит киянка

Лучше, если руки будут защищены перчатками

Отводите колодку в сторону, пока пластина не выпадет

Будьте внимательны с пружинами: новые в комплекте для замены не идут!

Как можно поменять: пример на видео

Меняем передние своими руками

Для установки новых передних колодок необходимо руководствоваться следующей инструкцией.

1. Слегка открутите фиксаторы на колесе, где необходимо выполнить замену. После этого поставьте машину на ручной тормоз, положите под колёса упоры и домкратом поднимите переднюю часть.

Не у всех есть в наличии такой надёжный домкрат, поэтому используйте для подстраховки упоры и снятые во время замены передние колёса

Для удобства демонтажа выкрутите руль в сторону

Отвёртку желательно использовать длинную и толстую

Если не вдавить поршень в суппорт, новые колодки не встанут на место

Видео о том, как заменить и собрать передние колодки

Особенности замены на автомобиле с АБС (ABS)

При установке колодок на Ладу Калину с установленной антиблокировочной системой торможения (ABS) важно учитывать несколько нюансов

• Прежде чем начать замену, потребуется окрутить датчик ABS, чтобы не повредить его в ходе демонтажа старых колодок. Датчик закреплён на одном винте, который можно открутить только при помощи глубокой звёздочки-головки Е8.
• Снимая тормозной барабан с крепления, следует проявить аккуратность, так как под ним расположен встроенный диск датчика ABS. Повреждение диска может привести к неисправности системы торможения.

Распространённые проблемы

В ходе работы можно столкнуться с проблемами, которые будут препятствовать замене колодок. Если при снятии барабана он будет надёжно держаться на месте, можно побрызгать вокруг места его размещения средством WD-40 и выждать сколько необходим времени (обычно через 10–15 минут), затем приступить к демонтажу. Также аэрозоль пригодится для лёгкого снятия колодки с места фиксации. В случае когда не получается установить новую колодку, нужно глубже утопить поршень в цилиндр, пока крепление не будет ослаблено.

Своевременно установив новые колодки на Ладу Калину, вы сможете продлить срок службы тормозной системы. Исправно функционирующие тормоза помогут предотвратить опасные ситуации на дороге и сделают управление автомобилем предельно комфортным.

Задние тормоза

Устройство

Если автовладелец справился с заменой планок на передних колесах, то вопрос как заменить задние тормозные колодки будет для него стоять не так остро. А если на машине обе пары тормозов дисковые, то такая замена вообще не составит труда.

Если же на задних колесах тормоза барабанного типа, то произвести замену будет немного сложнее. Но следуя нижеописанным советам, сделать это правильно не столь трудно. Барабанные тормоза несут меньшую нагрузку при остановке, в отличие от передних дисковых. Естественно, устройство их разнится. Механизм тормоза задних колес состоит из таких составляющих:

1. Гайка, фиксирующая ступицу.
2. Ступица, на которую крепится колесо.
3. Пружина, стягивающая нижнюю часть колодок.
4. Одна из тормозных колодок.
5. Пружина направляющая.
6. Цилиндр колесный тормозной.
7. Пружина, стягивающая верхнюю часть колодок.
8. Разжимная (распорная) планка.
9. Палец, фиксирующий рычаг ручника.
10. Рычаг, ручного тормоза.
11. Кожух, защищающий механизм от грязи.

В отличие от дискового барабанный тормозной механизм работает немного по-другому. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре. Поршни прижимают планки к боковым сторонам барабана, тем самым замедляя скорость движения.

Процесс замены

При подготовке к этим работам также нужно выбрать ровную поверхность. Фиксируем передние колеса упорами. Не выжимая ручной тормоз, включаем первую передачу. Затем ослабляем болты, крепящие колесо к ступице. Домкратом поднимаем одну сторону. Выставляем под нее опорную подставку. После чего выкручиваем болты и снимаем колесо. Теперь можно приступать к разборке механизма:

Первым делом переходим к снятию тормозного барабана, зафиксированного на ступице двумя направляющими шпильками. Выкручиваем шпильки. Если барабан легко не снимается, вкручиваем поочередно в другие имеющиеся отверстия два подходящих по диаметру болта (или те же самые шпильки). Используем их как съемник.

• Получив доступ к механизму, сначала сжимаем мощной отверткой или монтировкой разведенные поршни цилиндра, воздействуя на планки. Если этого не сделать, невозможно будет одеть назад барабан, поставив новые колодки. Не забываем следить за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Поэтому перед началом работ нелишним будет избыток жидкости удалить из бачка при помощи большого шприца.
• Затем пассатижами или круглогубцами, снимаем обе стягивающие пружины: верхнюю и нижнюю.

• Отсоединяем тросик ручника от рычага. Снимаем разжимную планку.
• Теперь демонтируем сами колодки.

С колодки, находящейся сзади, демонтируем сам рычаг ручника.
Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Закончив работу с одним колесом,повторяем то же самое и на втором.

Заменив колодки перед выездом на дорогу нужно выполнить несколько контрольных действий. Сев за руль нажать тормозную педаль энное количество раз, чтобы поршни, разжавшись, подвели к дискам колодки. Затем, выехав на свободное место без препятствий, проверьте на ходу работу тормозов. Следите, чтобы не было заносов при торможении, свидетельствующих о неравномерном срабатывании тормозов.

Как поменять передние колодки ВАЗ (фото)

Подробности

Категория: Ремонт

Опубликовано 15.12.2013

Как поменять передние колодки ВАЗ — наш фотоотчет.

Колодки всегда необходимо заменять на обоих колесах одновременно, чтобы избежать неравномерного торможения

Рассмотрим как осуществляется самостоятельная замена передних тормозных колодок на примере переднеприводных автомобилей ВАЗ. Общие приемы работы идентичны для большинства современных автомобилей.

Для начала необходим комплект новых колодок.

Для работы необходим следующий инструмент:

• домкрат
• балонный ключ
• плоская отвертка
• плоскогубцы
• ключи на 13 и 17

Перед заменой колодок проверяем уровень тормозной жидкости в бачке. Если он находится на уровне Max, необходимо откачать часть жидкости, чтобы при установке новых колодок жидкость не поднялась выше максимальной отметки.

Ослабляем колесные болты, поворачиваем руль в сторону, на которой меняем колодки, поднимаем автомобиль на домкрат

Откручиваем колесные болты и снимаем колесо

Взглянув с торца колесного диска, можно визуально определить, нуждаются ли колодки в замене.

Если колодки пора менять, нужно открутить нижнее крепление суппорта. Для этого нужно выпрямить при помощи отвертки и плоскогубцев стопорную пластину нижнего болта суппорта.

Откручиваем нижний болт ключом на 13, удерживая тормозной палец от проворачивания ключом на 17.

Поднимаем скобу наверх.

Вынимаем старые колодки.

Перед установкой новых колодок аккуратно утапливаем отверткой поршень тормозного цилиндра, чтобы новые колодки поместились на свое место.

Проверяем смазку тормозных пальцев, оттянув резиновые пыльники. Если смазки нет, необходимо смазать пальцы консистентной смазкой. Порванные или поврежденные пыльники необходимо заменить. Перед установкой новых колодок очищаем посадочные места и суппорт.

Собираем все в обратной последовательности, не забываем загнуть стопорную пластину нижнего болта, затянуть колесные болты, и перед тем как ехать несколько раз нажать на педаль тормоза, чтобы поршни встали в рабочее положение.

Аналогично нужно поменять тормозные колодки на втором колесе.

После установки новых колодок они должны притереться в течение 250-300 км

В этот период необходимо соблюдать особую осторожность и избегать резких торможений

Другие статьи:

• Шумоизоляция дверей Лада Калина — 12/12/2013
• Как подготовить машину к зиме? — 08/12/2013
• Эксперимент с незамерзайкой — 02/12/2013
• Примерзли колодки — что делать? — 29/11/2013

Замена передних тормозных колодок: часть 1

Автомобиль оставляем на ручнике, под задние колеса желательно подбить пару брусков. Дальше необходимо ослабить болты крепления передних колес и только потом поддомкрачивать машину. Делается это именно так потому, что сорвать болт на приподнятом колесе значительно сложнее. После того как одна сторона была приподнята, устанавливаем опоры под автомобиль. При этом для лучшего доступа к тормозной системе выворачивается руль. На данном этапе необходимо оценивать степень износа не только колодок, но и других элементов тормозной системы. К примеру, трещины и старение резины на ее шлангах недопустимо. Они должны быть как можно быстрее заменены. Правда, если вы их снимете, то придется прокачивать тормоза. Нелишним будет проверить и состояние суппорта и дисков. Если все в порядке, то выполняется замена передних тормозных колодок. Давайте посмотрим, как это сделать.

Замена передних колодок (дисковые тормоза)

При торможении диски с колодками могут нагреваться до температуры свыше 300 градусов. Чтобы не получить ожоги, нужно убедиться что тормозной механизм успел остыть.

Работа выполняется в два этапа: демонтаж старых колодок и установка новых.

В зависимости от конструкции механизма, замену старых деталей можно выполнить без снятия суппорта или только после его демонтажа.

Независимо от этого, первое, что нужно сделать — снять колесо и демонтировать прижимные пластинки, которые предотвращают вибрацию колодок.

Если демонтаж суппорта не требуется, колодки снимаются следующим образом:

1. Расшплинтовать и извлечь направляющие.
2. Развести колодки, утопив тормозные цилиндры струбциной или мощной отверткой.
3. Извлечь старые детали.

Если колодки невозможно снять без демонтажа суппорта, придется приложить чуть больше труда:

1. Открутить болты, которые удерживают суппорты.
2. Аккуратно извлечь болты.
3. Поднять суппорт над тормозным диском.
4. Вывесить детали на рычаге или пружине при помощи веревки или проволоки.

Проследите, чтобы тормозной шланг не перекрутился и убедитесь что ему не грозит повреждение инструментом или колодками. Суппорт не должен висеть на шланге.

Открутить болты или извлечь с посадочных мест шпильки, фиксирующие колодки.
Проверить состояние креплений и при необходимости заменить их новыми.
Достать тормозные колодки.

Из-за большой толщины накладок новые детали не удастся сразу установить на посадочное место. Для этого нужно полностью вдавить поршни тормозного механизма в цилиндры. Для этого их придется сдавить струбциной. При ее отсутствии можно попробовать обойтись монтировкой или мощной отверткой.

При вдавливании поршня тормозная жидкость перетекает по трубкам в бачок. При этом он может переполниться. Нужно следить, чтобы жидкость не попала на краску в подкапотном пространстве.

Далее остается лишь поставить новые колодки на место. Установка производится в порядке, обратном снятию

Важно не забыть зашплинтовать шпильки и правильно вставить пластины, предотвращающие вибрацию колодок

Момент затяжки болтов, удерживающих тормозные суппорты, нужно узнать из инструкции по эксплуатации машины.

Замена тормозных колодок

 Минимальная толщина тормозных колодок, при которой они подлежат замене (толщина предельно изношенных тормозных колодок) должна быть не менее:

• чугунных — 12 мм;
• композиционных с металлическим штампованным каркасом — 14 мм;
• композиционных с сетчато-проволочным каркасом — 10 мм.

  При сверхнормативном износе тормозной колодки , тормозную колодку заменить.
  Композиционные тормозные колодки с сетчато-проволочным каркасом можно отличить от композиционных тормозных колодок с металлическим штампованным каркасом по ушку, заполненному фрикционной композиционной массой.
  Толщину тормозной колодки следует проверять с наружной стороны тележки.
  При клиновидном износе толщину тормозной колодки следует контролировать на расстоянии 50 мм от тонкого края колодки. В случае явного износа тормозной колодки с внутренней стороны  (со стороны гребня колеса) колодку заменить, если этот износ может вызвать повреждение башмака.

  При износе боковой поверхности тормозных колодок со стороны гребня колеса необходимо проверить состояние триангелей, траверс (у грузовых вагонов с тележками пассажирского типа), тормозных башмаков и их подвесок, тормозные колодки заменить.
  Минимальная толщина вновь устанавливаемой тормозной колодки должна быть не менее 25 мм, при этом клиновидный износ не допускается.

  Запрещается устанавливать композиционные тормозные колодки на вагоны, рычажная передача которых установлена под чугунные колодки (оси затяжек горизонтальных рычагов находятся в отверстиях, расположенных дальше от тормозного цилиндра), и, наоборот, не допускается ставить чугунные тормозные колодки на вагоны, рычажная передача которых установлена под композиционные колодки.

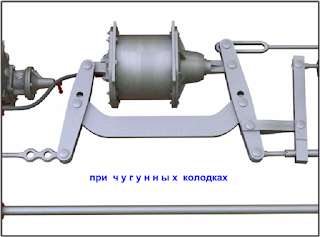

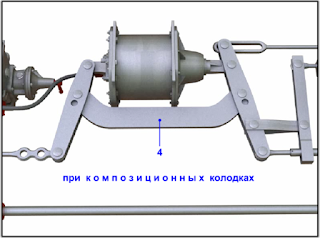

  При композиционных колодках затяжка горизонтальных рычагов должна быть соединена  по отверстиям в горизонтальных рычагах, расположенных ближе к тормозному цилиндру, при чугунных колодках дальше от тормозного цилиндра.

  Исключение составляют служебные и дизельные вагоны рефрижераторного подвижного состава, а также грузовые вагоны с дизельным отделением пятивагонных рефрижераторных секций, тормозная рычажная передача которых рассчитана только на чугунные колодки (горизонтальные тормозные рычаги имеют одно отверстие для соединения с затяжкой). На таких вагонах разрешается ставить композиционные тормозные колодки при обязательном условии, что воздухораспределители этих вагонов должны быть закреплены на «Порожний» режиме работы воздухораспределителя.
  Вагоны с тарой от 27 т и более, в том числе шестиосные и восьмиосные вагоны, разрешается эксплуатировать только с композиционными тормозными колодками.
  При замене тормозных колодок необходимо соблюдать следующие условия:

• на одном вагоне должны быть установлены колодки одного типа и конструкции;
• колодки на одной оси не должны различаться по толщине более чем на 10 мм.

Порядок замены тормозной колодки

При необходимости замены тормозной колодки у вагона:
1) перекрыть концевые краны с обеих сторон;

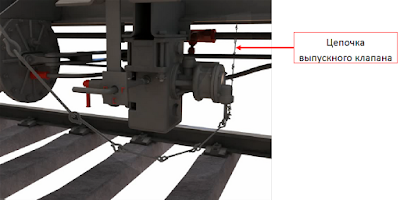

2) Для отпуска тормоза путем воздействия на цепочку выпускного клапана выпустить воздух из тормозной магистрали вагона в атмосферу;

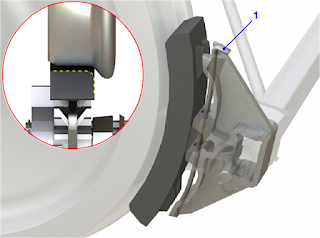

3) После отпуска тормоза и отвода колодок от колеса извлечь чеку 1 и снять неисправную колодку;

4) установить исправную колодку ушком в предусмотренный для этой цели центральный зев башмака. Концевые направляющие бобышки колодки должны входить в направляющие пазы башмака. Закрепить колодку исправной чекой 1. Чека должна проходить через отверстия в выступах башмака и в ушке колодки.

Тормозная колодка должна быть установлена так, чтобы округлая грань поверхности трения колодки была обращена к гребню колеса.

На одном триангеле колодки не должны различаться по толщине более чем на 10 мм.
На вагоне необходимо устанавливать колодки одного типа и конструкции.
Зазор между тормозной колодкой и колесом должен быть не более 10 мм и колодка не должна выходить за наружную грань колеса более чем на 10 мм.

Подготовка машины. Какие нужны инструменты?

Для самостоятельной замены колодок требуются следующие инструменты:

• Противооткатные башмаки.
• Домкрат.
• Баллонный ключ.
• Струбцина для вдавливания тормозных цилиндров (можно обойтись мощной отверткой).
• Гаечные ключи (они понадобятся для демонтажа барабана и суппортов).
• Пассатижи, которыми можно снять и установить пружины барабанного механизма.

Работу желательно проводить в защитных очках и в респираторе. Это предотвратит попадание пыли от накладок в глаза и дыхательные пути.

Выбираем набор инструментов для авто в чемодане — ТОП-10 лучших кейсов

Перед началом работы необходимо установить автомобиль на ровную площадку и зафиксировать колеса противооткатными башмаками. Это гарантирует, что автомобиль не упадет с домкрата во время работы.

Болты на колесе, которое собираетесь снимать, нужно ослабить до того, как поднимать машину. Это позволит обойтись без помощника, который удерживает тормоза, пока вы орудуете баллонным ключом.

Когда вы поднимите колесо на домкрате, покачайте машину, чтобы убедиться в ее устойчивости. Если все в порядке, можно откручивать болты и снимать колесо.

Перед монтажом новых колодок приходится утапливать поршни тормозных цилиндров. Поэтому следует предварительно снять крышки бачков, в которых находится тормозная жидкость.
