Ваз 2114: где находится датчик холостого хода, симптомы неисправности, способы проверки

Содержание:

Самостоятельная диагностика
Датчик (ХХ) холостого хода
- Где расположен датчик
- Как проверяется его работоспособность
Замена
Устранение проблемы
Замена
- Ремонт
Инструкция по замене и установке
Описание РЗХ
Проверка датчика
Очистка, ремонт или установка нового
3 Ищем проблему в топливной системе
Замена рхх на ваз 2114
Способы диагностики

Самостоятельная диагностика

Для того чтобы понять имеет ли смысл первая процедура, придется определить есть ли толк в ее проведении. Конечно, если ваш сосед специалист предлагаю показать устройство ему, к тому же у таких людей и специальные тестеры имеются. В любом случае, даже если он грузчик бегите за ни м, тут двумя руками не обойтись.
Итак, по позициям, начинается проверка:

Сосед усаживается на водительское место и ждет вашей команды.
Вы подключаете устройство к разъему и нежно положите палец на конусную иглу, только не давите, а то придется лишь заменить датчик на новый.
Даем команду соседу после чего тот заводит авто, если вы не забыли его предупредить.
Если игла работает, вы почувствуете вибрацию от ее ударов.

Когда в ответ тишь да гладь, придется купить новый датчик и заменить его. Вот вы получили ответ на очередной свой вопрос «Как проверить?».

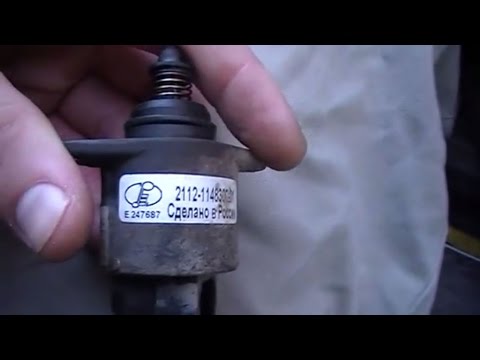

Датчик (ХХ) холостого хода

Датчик холостого хода ваз 2107 инжектор: где находится, признаки неисправности

Это специальное устройство, управляющее частотой вращения коленчатого вала:

Он представляет из себя клапан, который имеет конусную запорную иглу, которая перемещается при посредстве шагового двигателя
Сам клапан рассматриваемого нами датчика, располагается в канале дроссельного патрубка.
Он управляет необходимым количеством воздуха, который подается в обход (минуя) дроссельной заслонки.
Именно благодаря такому его функционированию происходит регулирование частоты вращения нашего коленчатого вала.
В зависимости от характера работы двигателя, установленный датчик обеспечивает регулировку уменьшения либо увеличения оборотов двигателя (до оптимальных), работающего на холостом ходу.

Кроме описанной основной функции, он также еще влияет на понижение токсичности выхлопов двигателя. Как это происходит:

В процессе торможения двигателем происходит закрывание дроссельной заслонки (довольно резкое).
А датчик при этом, увеличивает подаваемый объем воздуха, в обход этой заслонки.
Таким образом, происходит процесс обеднения топливнойсмеси добавлением воздуха, что минимизирует токсичность выбрасываемых выхлопных газов.

Где расположен датчик

Он установлен на корпусе дроссельного узла, недалеко от датчика дроссельной заслонки, прикручивается двумя винтами, либо просто приклеивается.

Как проверяется его работоспособность

Выключаем зажигание;
Отсоединяем колодку с проводами от регулятора;
При помощи мультиметра, проверяем сопротивление между парами контактов: Aи B; Cи D;
Допустимое сопротивление находится в пределах от 40 — 80 Ом;
Если получили другие показания сопротивления, регулятор неисправен и требует замены;
Если сопротивление в норме, переходим к следующему абзацу (пункту);
Используя все тот же мультиметр, теперь меряем сопротивление между парами контактов B и C,A и D;
Индикатор мультиметра покажет либо бесконечность, либо обрыв цепи;
Если другие показания, значит, регулятор неисправен.

Замена

Как проверить датчик холостого хода лада приора и его неисправности

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Устранение проблемы

Датчик холостого хода нива шевроле признаки неисправности

Для более точного определения неисправности в первую очередь рекомендуется произвести полную диагностику. Если гнать автомобиль на СТО нет времени и денег, рекомендуем воспользоваться персональным ODBII сканером. В нашем случае это будет модель корейского производства Scan Tool Pro Black Edition.

Данный сканер работает на 32-х битном чипе (аналоги в бюджетном сегменте имеют 8 битный контроллер) и собирается только из качественных комплектующих, благодаря чему способен диагностировать не только двигатель, но и другие агрегаты автомобиля.

В большинстве случаев основной причиной завышенных оборотов будут загрязнение воздушного фильтра, неисправность датчика положения дроссельной заслонки, датчика холостого хода или датчика массового расхода воздуха. Помимо обнаружения ошибок для более детальной диагностики Scan Tool Pro способен отслеживать работоспособность всех имеющихся датчиков в режиме реального времени, что поможет вам в кратчайшие сроки определить точную причину неисправности.

Воздушный фильтр

Первое, что следует проверить, заметив высокие обороты двигателя на холостом ходу ваз 2114 — это воздушный фильтр. Загрязняясь, он начинает плохо пропускать воздух, в результате чего рабочая смесь, поступающая в двигатель, получается переобогащенной и вызывает увеличение оборотов. Чтобы избавиться от этой проблемы, достаточно просто заменить фильтр на новый.

Воздушный фильтр ваз 2114

Датчик положения дроссельной заслонки

Если же это не помогло, то стоит перейти к проверке датчиков, а именно — к датчику положения дроссельной заслонки, поскольку он чаще всего выходит из строя. Для этого нужно измерить вольтаж на его контактах при холостых оборотах (величина напряжения при этом должна быть близкой к нулевой).

Датчик положения дроссельной заслонки ВАЗ-2114

Если же окажется, что через датчик постоянно проходит напряжение, близкое к нормальному в бортовой сети, значит в нем произошло закисание, и следует выполнить очистку.

Для этого нужно:

Отсоединить провода от клемм датчика.
Выкрутить пару крепежных винтов, удерживающих его корпус.
Залить внутреннюю полость составом ВД-40 или аналогичной проникающей смазкой.
Прокрутить колесико датчика при помощи отвертки или тонкого лезвия.
Установить прибор на место.

Датчик холостого хода

Если причина была именно в датчике газа, то обороты на холостых сразу должны прийти в норму. Если же этого не произошло, то следует перейти к очистке датчика холостого хода (поскольку он также часто окисляется и выходит из строя).

Датчик холостого хода ваз 2114

Выполняется эта операция следующим образом:

Отключить проводку и демонтировать прибор, выкрутив крепежные винты (сам датчик располагается недалеко от дроссельной заслонки, напротив ее тросика).
Подключить к прибору провода и включить зажигание. Если подвижная игла датчика слегка вдвинулась внутрь корпуса, значит он исправен, если нет — датчик закис и требуется очистка.
Составом ВД-40 или очищенным бензином протереть всю поверхность датчика, удалив с него все следы окислов, масла и других загрязнителей.
Смонтировать датчик на место, завести мотор и проверить его работу.

Если после чистки выяснится, что обороты по прежнему завышенные, и датчик не работает нормально, то его следует заменить на новый, аналогичной модели.

Датчик массового расхода воздуха

В случае же, когда все предыдущие операции не помогли, и повышенные обороты на холостом ходу ваз 2114 по-прежнему остались, следует проверить датчик массового расхода воздуха.

Сделать это достаточно просто — нужно лишь отключить провода, подходящие к нему, после чего завести автомашину и проехать на ней некоторое расстояние при оборотах коленчатого вала более 2.000 в минуту. Если при этом «по ощущениям» будет казаться, что авто стало вести себя более динамично, чем вело с подключенным датчиком, то причина неисправности станет более, чем очевидна.

ДМРВ ваз 2114

Чтобы устранить ее, потребуется демонтировать датчик и заменить его на новый, поскольку, в отличие от предыдущих датчиков, этот является практически неремонтопригодным.

Выполняется его замена так:

Отключить провода, подходящие к контактам датчика расхода воздуха.
Ослабить крепежный хомутик шланга на впускной трубе.
Снять шланг с трубы.
Демонтировать испорченный датчик.
Установить новое устройство, выполнив все операции в обратной последовательности.

Чтобы проверить результативность ремонта, достаточно завести мотор и посмотреть на величину холостых оборотов — если они пришли в норму, значит проблема решена.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Инструкция по замене и установке

Если возникла необходимость в замене регулятора на ВАЗ 2114, то нужно выполнить следующие действия:

Сначала следует отключить электропитание автомобиля путем снятия отрицательной клеммы с АКБ.
Далее следует отключить от датчика колодку проводов.

Процесс отсоединения жгута проводов
Затем откручиваем два винта и снимаем регулятор.
Взяв новое устройство устанавливаем его на место демонтированного. Перед установкой нужно смазать уплотнительное кольцо моторным маслом.
Прикручиваем РХХ двумя винтами.
Затем подключаем к новому устройству питание.
Подключаем к аккумулятору минусовую клемму (автор видео Роман Лозовой).

Если снять регулятор не удается, следует демонтировать дроссельный узел, а затем выкрутить удобным способом винты и заменить датчик.

Таким образом, можно самостоятельно почистить или заменить регулятор ХХ, если из-за его неисправности нарушилась работа двигателя ВАЗ 2114. Аналогичные меры следует применять и в случае с ВАЗ 2115. Самостоятельная замена регулятора дает возможность сэкономить на автосервисе.

Извините, в настоящее время нет доступных опросов.

Описание РЗХ

Теперь предлагаем ознакомиться с основной информацией касательно регулятора заднего хода. Где он располагается, как проверить устройство и произвести его замену? Читайте далее.

Место расположения и назначение

Основное назначение РЗХ заключается в активации белых лампочек в задних фарах, которые свидетельствуют о том, что транспортное средство начинает двигаться задним ходом. Благодаря этому другие водители знают о том, что автомобиль будет совершать маневр. Правильная работа РЗХ позволяет предотвратить возможное столкновение на дороге. Что касается места расположения, то сам девайс устанавливается на КПП посмотрев на коробку, вы сможете увидеть два контроллера скорости и РЗХ.

Принцип работы

Основным компонентом любого РЗХ является концевой переключатель. Когда водитель активирует заднюю скорость, этот переключатель активируется, на него подается питание от аккумулятора. Устройство замыкает электрическую цепь, в результате чего напряжение поступает на источники освещения, которые находятся в задних фонарях. Если водитель отключает заднюю передачу, то концевик отжимается, в результате на лампочку больше не подается напряжение и она тухнет.

Возможные неполадки и методы их устранения

О поломке РЗХ можно узнать по отсутствию света ламп при активации задней передачи. Прежде чем проверять сам датчик, необходимо удостовериться в том, что лампы, установленные в фарах, исправны.

Причин неполадок может быть несколько:

Окислились контакты на фарах сзади. При такой проблеме необходимо произвести их очистку, которая, вероятнее всего, поможет решить неполадку. Если контакты сильно повреждены, то их придется менять.
Со временем, в условиях работы при вибрациях, регулятор может разболтаться. Если устройство рабочее, то просто закрутите его и проверьте, чтобы оно было надежно установлено.
Отсутствует контакт с электрической цепью в самой коробке. Необходимо восстановить контакт устройства, проверить проводку.
В некоторых случаях причина кроется в отсутствии контакта между разъемом, а также монтажным блоком с предохранителями. В таком случае нужно проверять все контакты на предмет наличия следов подгораний или повреждений. Если имеет место именно подгорание, то следует узнать причину, по которым в бортовой сети происходят скачки напряжения.
В «Четырках» часто бывает такое, что предохранительное устройство в блоке перегорает (речь идет о любых предохранителях), а это способствует нарушению работы цепи контактов. Необходимо произвести проверку всех предохранительных устройств и заменить вышедший из строя элемент (автор видео канал В гараже у Сандро).

Проверка датчика

Для проверки исправности РХХ необходим тестер. Проделайте следующие шаги:

Отключите колодку проводов от разъема датчика. Колодка состоит из четырёх контактов ABCD. Последовательность этих контактов указана на самой колодке.
Проверьте наличие напряжения, поступающего на датчик. Для этого включите зажигание и минусовую клемму вольтметра подключите на корпус двигателя. Плюсовую клемму подключите на контакт A, а потом на контакт D. В обоих случаях измерительный прибор должен показать напряжение около 12 вольт. Если этого не случилось, то имеет место обрыв цепи питания датчика.
Если питание приходит, то необходимо прозвонить обмотки регулятора. Для этого демонтируйте датчик с его места.
Переводим тестер в режим омметра. Клеммы измерительного прибора подключаем на контакты A-B датчика. При этом показания тестера должны быть в районе 53 Ом. То же самое проделываем на контакты C-D, где значения также должны составлять 53 Ом. Если это не так, то имеет место обрыв обмоток шагового двигателя.
Проверяем замыкание между обмотками. Для этого подключаем омметр на контакты A-C и B-D. При этом сопротивление должно быть бесконечным. Если это не так, то в датчике короткое замыкание двух обмоток.

Видео по теме:

Watch this video on YouTube

Очистка, ремонт или установка нового

Для выполнения любого из этих мероприятий придётся частично разобрать УДЗ.

Перед началом работ необходимо подготовить расходные материалы и инструмент:

жидкость для очистки карбюраторов;
смазку WD-40;
ветошь и ватные палочки;
шлицевую отвёртку;
торцовый ключ на 13 мм с трещоткой;

демонтировать кожух мотора ВАЗ 2114;
удалить или распустить крепёж дополнительных коммутаций, которые находятся на УДЗ; патрубок воздушного фильтра;
тросик дроссельной заслонки;

очистить и смазать WD-40 поверхности и крепёж УДЗ;
снять его со штатного места;
разъединить клемник и РХХ;
демонтировать регулятор и тщательно очистить рабочие поверхности;
убедиться в его работопригодности;

при критической неисправности – заменить на новый, аналогичный вышедшему из строя;

осуществить ремонт или промыть механизм;

при разборке РХХ необходимо следить за целостностью электропроводных коммутаций;

при обнаружении обрывов – запаять, пролачить, смазать и, проверив на исправность, собрать в обратном порядке;
выполнить сборку УДЗ в обратном порядке, смазав комплектную прокладку машинным маслом.

На ВАЗ 2114, как и на любом другом автомобиле, нет малозначимых или ненужных деталей и узлов. Проводя ремонт или обслуживание одних из них, не следует упускать возможность проверить исправность, функционально связанных с ними, других механизмов и приборов.

3 Ищем проблему в топливной системе

У автомобилей ВАЗ 2106–2109 причиной нестабильного ХХ является карбюратор, а точнее – электромагнитный капан холостого хода. На «классике», т.е. ВАЗ 2105–2107 устанавливают карбюратор «Озон», у которого клапан ХХ расположен справа (если смотреть по ходу автомобиля). На автомобилях 2108–21099 установлен карбюратор «Солекс», у которого клапан расположен сзади, т.е. со стороны салона.

Прежде всего обычно производится проверка крепления клапана, так как он нередко со временем просто откручивается. Если же с креплением проблем нет, следует выкрутить клапан и разобрать. Внутри него расположен жиклер, который необходимо промыть в специальном средстве для чистки карбюраторов и прочистить сжатым воздухом

При этом обратите внимание на состояние провода и место контактного соединения. При необходимости место контактного соединения нужно почистить

Перед установкой электромагнитного клапана на место желательно поставить новую прокладку, чтобы исключить подсос воздуха. Если после его установки ситуация не изменилась, возможно, клапан полностью вышел из строя. Чтобы проверить это, просто включите и выключите зажигание. Если клапан не издает характерных щелчков, значит, его необходимо заменить.

Если клапан в норме, но проблема плавающих оборотов никуда не делась, скорее всего, требуется чистка карбюратора. В этом случае нужно демонтировать карбюратор, выкрутить клапан холостого хода, а также винт регулировки качества смеси холостого хода и винт, отвечающей за регулировку количества оборотов на холостом ходу. Положение регулировочных винтов желательно запомнить. Для этого закрутите каждый винт до упора и посчитайте количество оборотов. При установке винтов на место вы сможете закрутить их до упора, а затем открутить на это же количество оборотов. Таким образом, у вас не собьются настройки карбюратора, если, конечно, вы уверены, что он настроен правильно.

Затем во все отверстия нужно впрыснуть средство для прочистки карбюратора и продуть сжатым воздухом каждое отверстие. Имейте в виду, что с первого раза добиться хорошего результата не получится, поэтому каждое отверстие нужно прочищать и продувать по несколько раз. После продувки обязательно нужно разобрать карбюратор, т.е. снять верхний блок и заменить прокладку межу верхним и нижним блоками. Причем после сборки место стыка следует промазать автомобильным герметиком.

Дело в том, что со временем прилегающие поверхности искривляются, и в результате их неплотного прилегания происходит подсос воздуха. Особенно часто подобная ситуация происходит на автомобилях 2109 и других модификациях с карбюратором «Солекс».

Не рискуйте совершать действия, если не обладаете достаточной подготовкой и знаниями. Иногда будет достаточно вникнуть в суть проблемы, чтобы проконтролировать затем работу ремонтной службы

Иногда причины нестабильности холостого хода заключаются в настройках качества смеси. Если обороты слишком низкие и автомобиль периодически глохнет, возможно, смесь сильно обедненная, т.е. в цилиндры попадает много воздуха, в результате чего при взрыве смеси в камере сгорания не образуется необходимое давление. Другими словами, падает мощность, в результате чего снижаются обороты и двигатель глохнет.

В таком случае нужно немного выкрутить болт качества смеси. Делайте это плавно, так как в слишком богатой смеси двигатель «захлебнется» и тоже заглохнет. Причем после этого завести его будет проблематично, пока не просохнут свечи. Характерным симптомом богатой смеси являются громкие хлопки, так как несгоревшее топливо взрывается в выхлопной трубе. Поэтому винт нужно отворачивать лишь до тех пор, пока обороты не перестанут расти. Затем следует подстроить второй винт, отвечающий за количество оборотов, чтобы холостые обороты находились в пределах 800–900 об/мин.

На более современных моделях, таких как Приора или ВАЗ 2114, зачастую вместо карбюратора установлен инжектор. Для промывки его форсунок требуется специальный стенд и жидкость для промывки инжекторов. Соответственно, справиться с этой задачей своими силами в домашних условиях не получится.

Если перебои на холостом ходу не связаны с работой карбюратора или инжектора, необходимо проверить бензонасос. На «классике» и моделях 2108–2109 бензонасос расположен под капотом. У всех более новых моделей ВАЗ топливный насос расположен под задним сиденьем. Чтобы получить к нему доступ, нужно снять сиденье и демонтировать люк. На фото ниже вы видите бензонасос ВАЗ 2112.

Замена рхх на ваз 2114

Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.

Для замены рхх необходимо:

выполнить подготовительный осмотр,
определить суть проблемы,
изучить возможные методы ремонта,
запастись требующимися запасными частями, инструментами, расходными материалами.

Необходимые инструменты

Для работы потребуется:

исправный регулятор;
крестообразная отвертка;
головка М13, вороток с трещоткой;
баллончик ВД-40;
ветошь;
жидкость для промывки карбюраторов;
многофункциональный измерительный прибор;
источник воздушного потока (компрессор, промышленный фен, специальный баллончик).

Порядок ремонта датчик холостого хода

Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.

Смена датчика может быть произведена двумя способами:

с отсоединением элементов подготовки, подачи воздуха,
без детальной разборки.

Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.

Пошаговая инструкция по замене датчика холостого хода на ваз 2114

Поднять, зафиксировать капот.
Отключить питание автомобиля – ослабить, снять минусовую клемму аккумуляторной батареи.
Демонтировать кожух двигателя.
Произвести внешний осмотр крепежных метизов, при необходимости, почистить, обработать проникающим препаратом, подождать разрушения ржавчины.
Открутить гайки, крепящие дроссельный узел.
Снять ДУ со шпилек, отвести осторожно немного в сторону, освобождая доступ.
Отключить разъем от колодки РХХ.
Отверткой выкрутить винты, вытащить регулятор холостого хода. Встречаются случаи жесткой фиксации крепежных винтов (крестообразные пазы закрашены, засверлены)

Такой вариант вызовет необходимость демонтажа всего узла, последующее продолжение разборки на столе, верстаке.
Осмотреть датчик. Проверить тестером обмотки – убедиться в наличии неисправности. Смена исправного прибора новым успеха не принесет. Придется искать другого виновника нестабильного поведения автомобиля.
Провода первой обмотки выходят на контакты A, B разъемной колодки, второй – C, D. Нормальное сопротивление A-B (C-D) составляет 53 Ом. Электрического сообщения между двумя контурами (A-C) быть не должно – прибор покажет бесконечность.
Исправность устройства вызовет подозрения о целостности проводки. При включенном зажигании измерить подаваемое напряжение на кабельном разъеме, подходящем к РХХ. Значение должно быть минимум 12В. Отсутствие – признак обрыва провода, проблемы с блоком управления. Занижение – необходимость зарядить аккумуляторную батарею.
Очистить, промыть карбюраторной жидкостью, вытереть седло установки узла. Просушить потоком воздуха — влага не должна попадать внутрь регулятор.
Поверхность конуса должна быть ровной, гладкой, исключаются бугорки, наплывы, грязь. В противном случае плотного перекрывания калибровочного отверстия в корпусе не произойдет, топливная смесь получит избыток воздуха.

Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.

Смазать моторным маслом (например, используя моторный щуп) уплотнительное кольцо на корпусе прибора.
Вставить исправный датчик на посадочное место.
Собрать в обратной последовательности, смазав резьбовые соединения.
Установить клемму аккумулятора обратно, зажать.
Включить питание автомобиля ключом зажигания. Подождать 5 секунд. Бортовая электронная система управления откалибрует вылет иглы.
Запустить двигатель, дать поработать без нажатия на педаль газа. Понаблюдать за стрелкой прибора на панели. По мере прогрева мотора обороты плавно, без рывков меняются.
Отрицательный результат свидетельствует о наличии дугой неисправности.
Физическая работоспособность узлов, механизмов приводит к необходимости компьютерной диагностики, настройки, программирования режимов работы двигателя.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.
